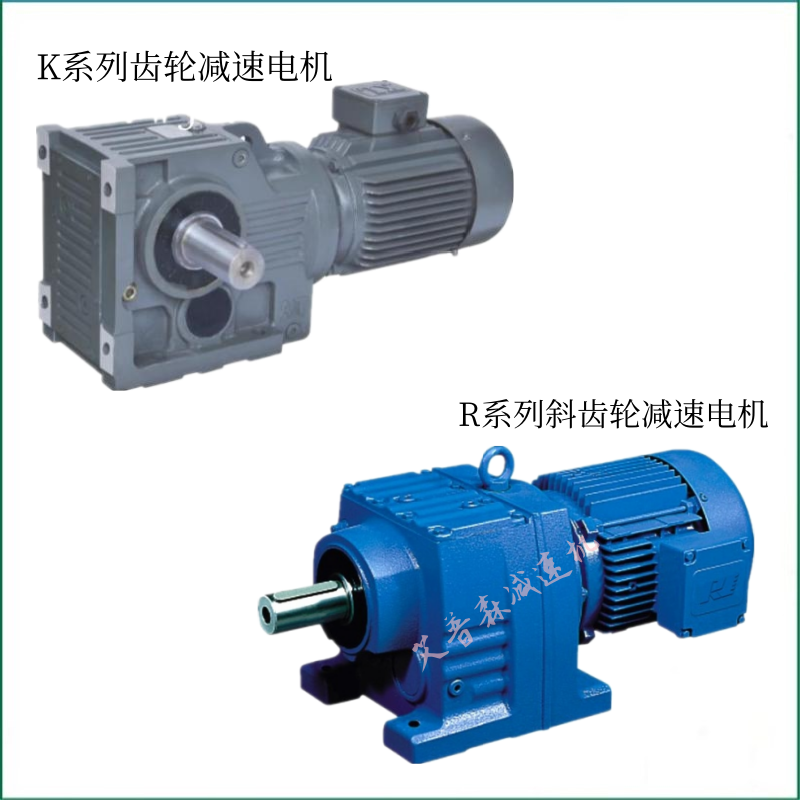

四大系列齒輪減速機:R系列斜齒輪硬齒面減速機、K系列螺旋錐齒輪減速機、S系列斜齒輪-蝸桿減速機、F系列平行軸斜齒輪減速機。其中R斜齒輪減速機是一種采用齒輪傳動裝置來降低系列電機(馬達)轉速而提高輸出扭矩的減速機原理,采用齒輪與齒輪之間嚙合,設計先進、結構新穎的減速機構。這種減速機在絕大多數情況下已替代兩級、三級普通擺線針輪減速機,在冶金、礦山、石油、化工、船舶、輕工、食品、紡織、印染、制藥、橡膠、塑料、及起重運輸等方面得到日益廣泛的應用。
R斜齒輪硬齒面減速機產品概述:
1、R系列斜齒輪硬齒面減速機是本廠技術人員采用國際先進的傳動機械模型優化設計而成。嚴格按照國際傳動機械協會(huì )標進行設計制造而成高效傳動產品。
2、R系列齒輪減速機該系列產品完全能代替同類型SEW減速機產品。徹底改變了我國齒輪減速產品完全依賴于進口的現狀。本系列產品性能卓越,尤其以機械效率高和傳動耐久性見長單級RX系列和二、三級R系列可承受較高的徑向載荷。地腳安裝、法蘭安裝和減速機同時帶有法蘭地腳??商峁嚢鑼?zhuān)用的帶加長軸承室的 RM系列減速電機。
3、本機通用性強,使用維護方便,維護成本低,特別是生產線,只需要備用內部幾個傳動件即可保證整線正常生產的維修保養。由于采用單元結構模塊化設計原理,大量減少了零部件種類和庫存量,也大大的縮短了交貨周期。傳動效率高、耗能低、性能優越。 帶筋的高剛性鑄鐵箱體;硬齒面齒輪采用優質合金鋼,表面經滲碳淬火硬化處理,磨齒精加工,傳動平穩、噪聲低、承載能力大,溫升低、壽命長。此外本系列產品采用新型密封裝置,保護性能好,對環境適應性強,可在有腐蝕,潮濕等惡劣環境中連續工作。
4、由于R系列斜齒輪硬齒面減速機產品更加便于安裝,操作和維護更加簡單舒適。噪聲得到很好的控制,已經達到優秀的標準。
R系列斜齒輪硬齒面減速機型號分類:
R17、R27、R37、R47、R57、R67、R77、R87、R97、R107、R137、R147、R167
RF17、RF27、RF37、RF47、RF57、RF67、RF77、RF87、RF97、RF107、RF137、RF147、RF167
RX37、RX57、RX67、RX77、RX87、RX97、RX107、RX127、RX157
RXF37、RXF57、RXF67、RXF77、RXF87、RXF97、RXF107、RXF127、RXF157
結構形式:
R:軸伸式底腳安裝 RF:法蘭安裝
R…F:底腳法蘭安裝 RM: 法蘭安裝帶加長軸承箱
RX:?jiǎn)渭壍啄_安裝 RXF:?jiǎn)渭壏ㄌm安裝
輸入形式多樣:電機直聯、用戶自配電機(輸入法蘭型)、軸輸入等形式;可選配各種電機;安裝形式多樣:底角式、法蘭式
技術參數:
速比范圍:R基本型3.33~289.74,RX型1.3~8.65,R/R組合型可達到27001
扭矩范圍:R基本型85~18000 Nm,RX型20~1680 Nm
功率范圍:R基本型0.18~160 kW,RX型0.18~132 kW
性能特點:
1、小偏置輸出,結構緊湊,最大限度利用箱體空間,二級、三級在同一箱體內。
2、采用整體式鑄造箱體,箱體結構剛度好,易于提高軸的強度和軸承壽命。
3、安裝方式:底腳安裝、法蘭安裝有大小法蘭,易于選擇。
4、實心軸輸出,平均效率是二級96%、三級94%、R/R組合平均效率85%。
5、專為攪拌設計的RM系列能承載較大的軸向力、徑向力。
